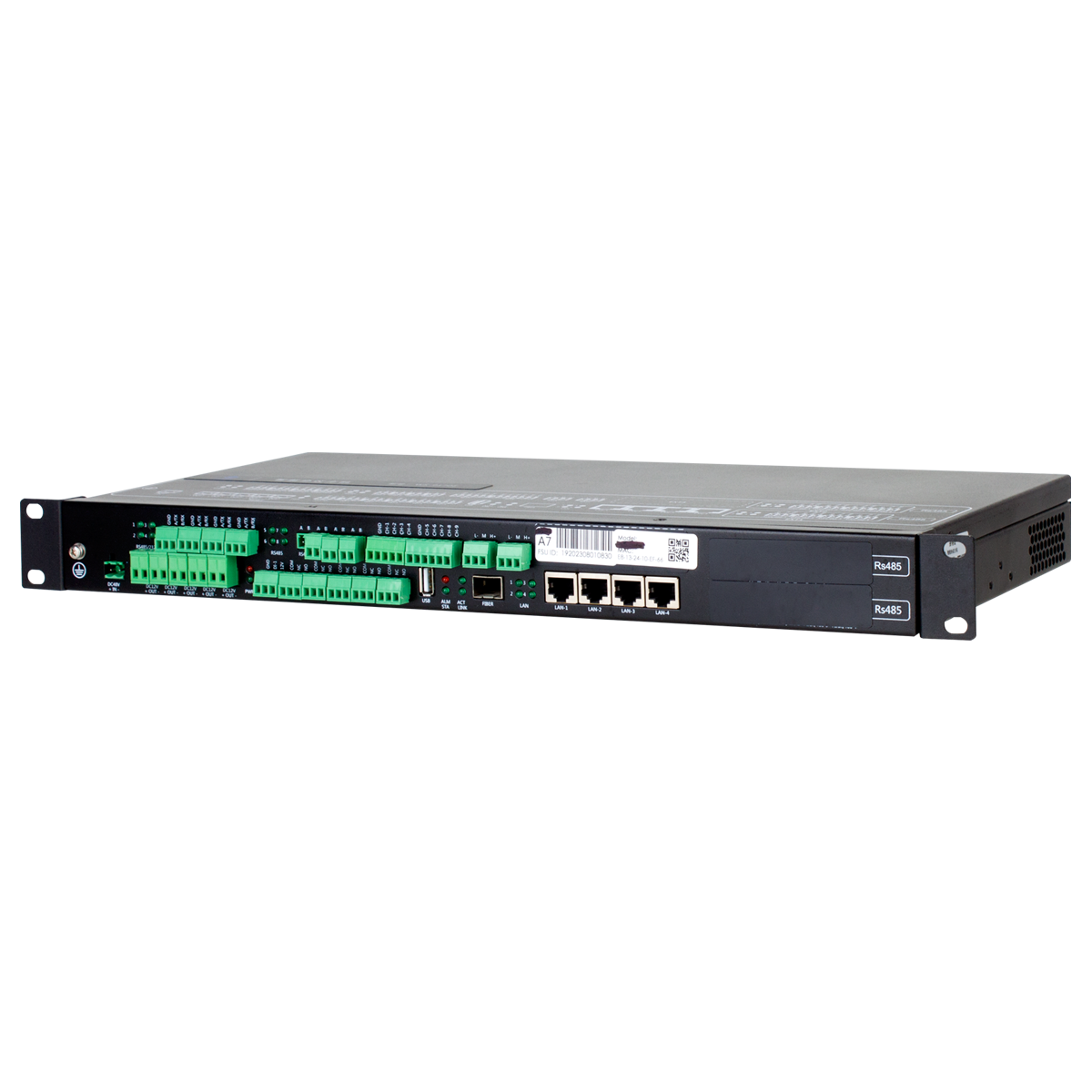

工业级智能动环监控单元

DCD8065

资料下载

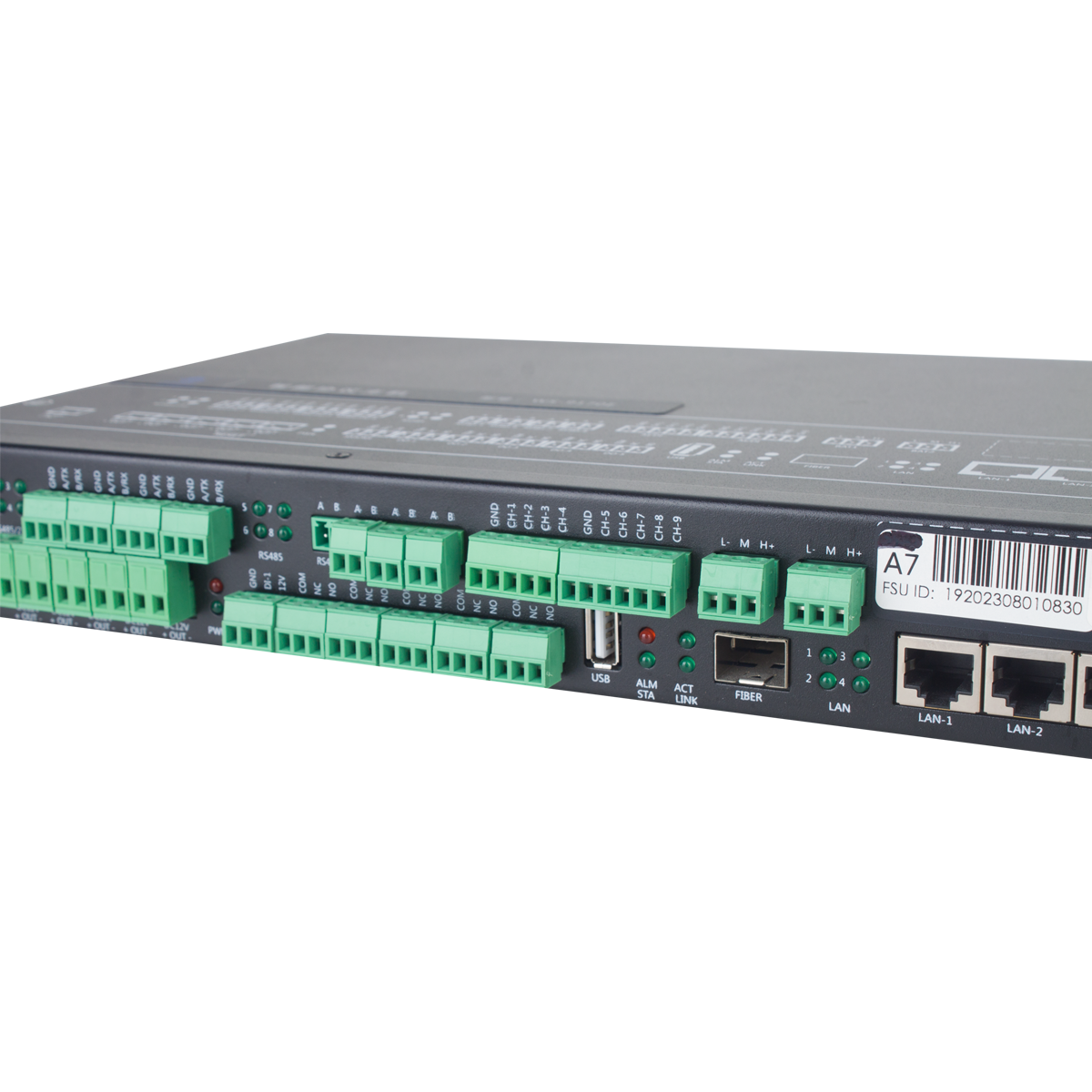

● 丰富的接口设计，支持各种接口类型的传感器，多达37个接口，涵盖AI/DI/DO/RS485/RS232/RJ45/USB等。

● 集成以太网交换，内置4口百兆快速以太网交换机，除了传统传感器接入外，可支持高清摄像头接入和其余智能设备接入，如采用SNMP协议的设备。不需另外部署交换机，降低用户成本。

● 宽电压设计，支持直流36V~72V输入，满足不同供电场景。设备集成独立12VDC直流输出接口，*功率可达45W，满足各类传感器用电需求，无需额外配置传感器开关电源。

● *的防雷、电磁兼容性，所有接口均带有 2KA 8/20us及以上浪涌防护能力，所有接口均具有空气放电 8kV、接触放电 6kV 及以上的 ESD 防护。。

● 底端解析，断点续传。即使在断网情况下，机房子系统照样正常运作，所有告警及实时关键变化数据，FSU自动进行底端存储（ROM256MB，RAM128MB，支持扩展存储卡*支持32GB），待网络回复后，自动续传至监控中心，保证数据的完整性。。

技术参数

组网方式	● RJ45
以太网接口	● 4个10M/100Mbps
串口接口	● RS232 × 3个、RS485 × 3个、RS485/RS232 × 2个
USB接口	● 1个USB2.0
DI接口	● 10个，隔离类型光电隔离，隔离水平：2500Vrms，浪涌防护：2KA 8/20us，ESD 防护：15kV
DO接口	● 4个，继电器触点负载能力：2A 24VDC/2A 125AC，浪涌防护：2KA 8/20us，ESD 防护：空气放电10kV，接触放电6kV
AI接口	● 9个，默认1-3为电流型4~20mA，4-9为电压型0~5V
采集业务	● 过滤干扰信号：0 ~ 100ms，本地数据更新速度：< 0.5s，*通道记录存储数量：5000
数据存储	● 掉电数据保持时间：5年，告警正确率：100%，设备空载功耗：≤ 3W
电源输入	● 设备供电DC36V~ 72V
电源输出	● DC12V
工作温湿度

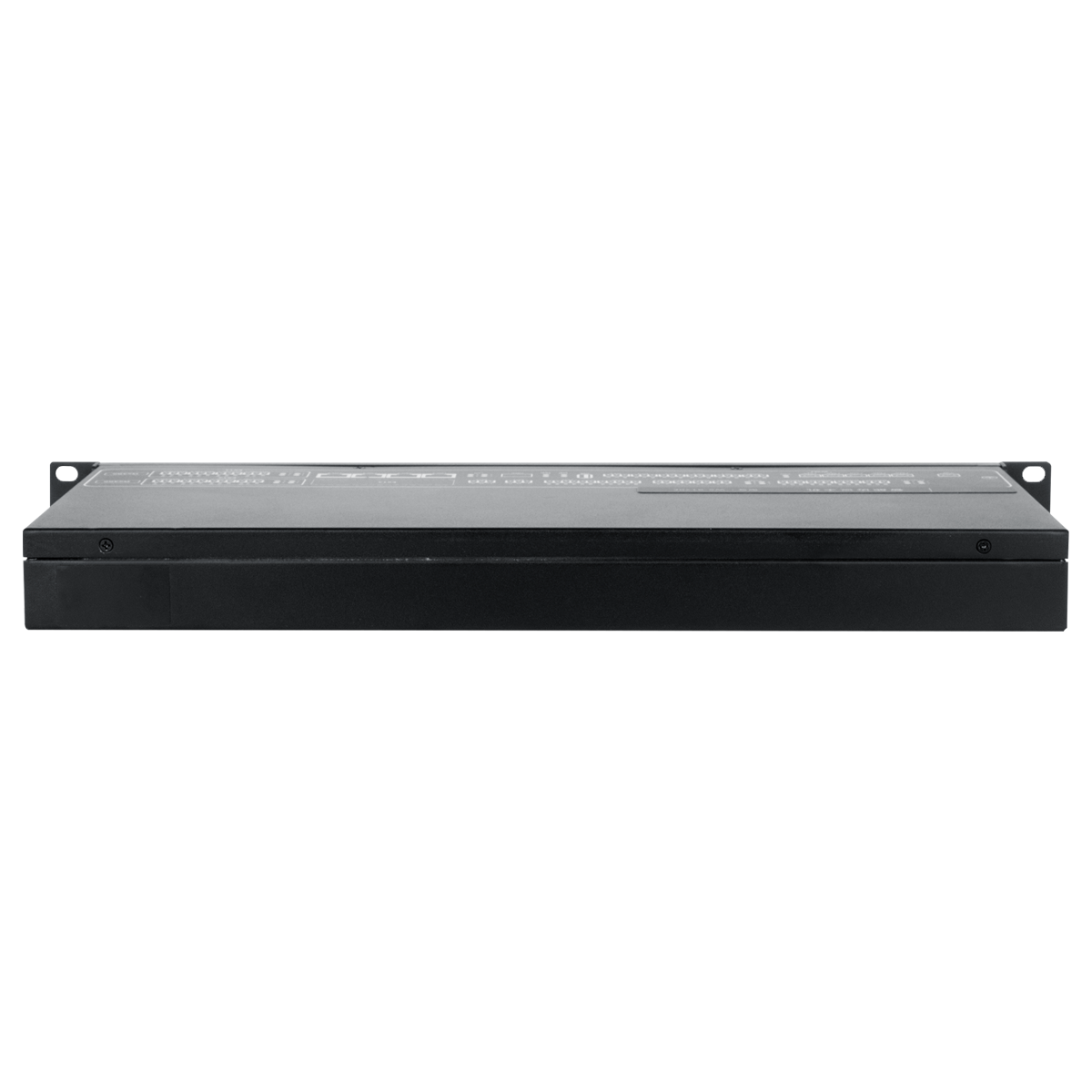

外观尺寸	● 465×43.6×180mm 占机柜空间：1U

适用环境

通信 : 铁塔基站，运营商机房动力环境监控

交通 : 高速公路隧道监控，轨道交通安全监控

环保 : 烟气监测，污水监测，大气监测

电力 : 电力物联网，智能电网，变电配电站监控

安保 : 门禁系统，视频监控

能源 : 企业能源管理

金融 : 银行机房动环

工业 : 节能减排，安全生产
